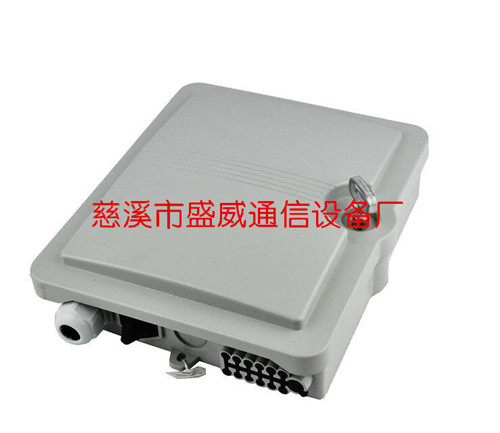

12芯光纤终端盒 塑料终端盒图片

12芯光纤终端盒 塑料终端盒

所属目录:网络通讯设备

搜索关键字:12芯光纤终端盒 塑料终端盒

信息简介:12芯光纤终端盒 塑料终端盒

详细信息:
“12芯光纤终端盒 塑料终端盒”参数说明
用途: 3G网络 类型: 网络通信
风格: 有线 型号: 齐全
规格: 235*200*70 商标: 中性
包装: 中性包装 材质: ASB阻燃
产量: 1000000
“12芯光纤终端盒 塑料终端盒”详细介绍
12芯光纤分线箱 12芯塑料分线箱 12芯塑料终端盒 光纤宽带箱 信息箱
慈溪市盛威通信设备厂—塑料箱体材质采用ABS+PC阻燃V0级塑料注塑而成满足电信,联通,移动,铁通标准要求,安装方便简单,是光纤工程改造的可选购的光纤产品。 表1型号及配置表 型号 结构尺寸(图1) 满配置容量 挂墙安装尺寸(图2) AxBxC(mm) 分路 熔接 AxB (mm) SWTX35FS-16 340*240*100 1:16 24芯 160*220 SWTX35FS-32 420*320*137.5 1:32 48芯 215*300 SWTX35FS-8 240*200*60 1:8 12芯 210*210 一、概述 本设备是适用于FTTH网络 电信网络 数据通信网络 局域网等 二、结构特点: 1、 箱体全封闭式结构,外形简洁美观。 2、 箱体材料PC+ABS,防潮、防水、防尘、抗腐蚀耐老化性能优越,防护等级达到IP54。 3、 双层结构的设计,上层为光分器配线层,下层为光纤熔接层. 4、 光分器模块采用抽屉式模块化设计,具有很强的互换性和通用性. 5、 配线盘可翻转操作,施工、维护方便快捷。 6、 箱体安装方式可采用挂墙或抱杆安装方式,室内室外均可使用。 三、技术条件: 1、环境要求 工作温度: -40℃~+60℃ 相对湿度: ≤85%(+30℃) 大气压力:70KPa~106Kpa 2、主要技术指标 光缆进入数量:1X2根(上下进缆均可) 皮纤进入数量:1X2根(上下进缆均可)) 箱门开启角度:180° 适配器可选SC\FC\LC 3、防雷技术指标 箱体接地装置与箱体绝缘,绝缘电阻不小于1000MΩ/500V(直流电); IR≥1000MΩ/500V 箱体接地装置与箱体之间耐电压不小于3000V(直流电)/min不击穿,无飞 弧;U≥3000V 四、整体布局及型号及配置: 表1型号及配置表 型号 结构尺寸(图1) 满配置容量 挂墙安装尺寸(图2) AxBxC(mm) 分路 熔接 AxB (mm) SWTX35FS-16 340*255*100 1:16 24芯 160*220 SWTX35FS-32 420*320*137.5 1:32 48芯 215*300 SWTX35FS-8 235*200*70 1:8 12芯 210*210 图1 结构尺寸 图2 挂壁安装尺寸 五、产品布纤结构: 图3 16D分路箱走纤示意图 图4 32D分路箱走纤示意图 六、安装方式: 1.挂墙安装 按下表1挂墙安装尺寸用冲击钻在墙上打好4个孔,敲入Φ7.5*40塑料膨胀管,将箱体按打孔位置挂到墙上,并用螺丝完全固定。(如图5) 2.抱杆安装 用1对简易抱箍将安装背架固定到通信杆上。(如图6)
“12芯光纤终端盒 塑料终端盒”其他说明
型号 结构尺寸(图1) 满配置容量 挂墙安装尺寸(图2)
AxBxC(mm) 分路 熔接 AxB (mm)
SWTX35FS-16 340*240*100 1:16 24芯 160*220
SWTX35FS-32 420*320*137.5 1:32 48芯 215*300
SWTX35FS-8 240*200*60 1:8 12芯 210*210
一、概述
本设备是适用于FTTH网络??电信网络??数据通信网络??局域网等
二、结构特点:
箱体全封闭式结构,外形简洁美观。 箱体材料PC+ABS,防潮、防水、防尘、抗腐蚀耐老化性能优越,防护等级达到IP54。 双层结构的设计,上层为光分器配线层,下层为光纤熔接层.?? 光分器模块采用抽屉式模块化设计,具有很强的互换性和通用性.?? 配线盘可翻转操作,施工、维护方便快捷。 箱体安装方式可采用挂墙或抱杆安装方式,室内室外均可使用。 三、技术条件:
1、环境要求
工作温度: ?-40℃~+60℃
相对湿度: ≤85%(+30℃)
大气压力:70KPa~106Kpa
2、主要技术指标
光缆进入数量:1X2根(上下进缆均可)??
皮纤进入数量:1X2根(上下进缆均可))??
箱门开启角度:180°??
适配器可选SC\FC\LC??
3、防雷技术指标
箱体接地装置与箱体绝缘,绝缘电阻不小于1000MΩ/500V(直流电);
IR≥1000MΩ/500V
箱体接地装置与箱体之间耐电压不小于3000V(直流电)/min不击穿,无飞
弧;U≥3000V
四、整体布局及型号及配置:
表1型号及配置表
型号 结构尺寸(图1) 满配置容量 挂墙安装尺寸(图2)
AxBxC(mm) 分路 熔接 AxB (mm)
SWTX35FS-16 340*255*100 1:16 24芯 160*220
SWTX35FS-32 420*320*137.5 1:32 48芯 215*300
SWTX35FS-8 235*200*70 1:8 12芯 210*210
